В современном промышленном производстве нередко приходится сталкиваться с работой в потенциально взрывоопасных зонах — например, на предприятиях нефтегазовой отрасли, химической промышленности, энергетике, фармацевтике или на зерноперерабатывающих комбинатах. В таких условиях любые электрические компоненты системы автоматизации и мониторинга должны быть защищены от рисков возникновения искры, которая может привести к взрыву. Именно для этого используются модули искрозащиты.
Модули искрозащиты — это устройства, предназначенные для ограничения энергии, подаваемой в опасную зону, до уровня, безопасного с точки зрения воспламенения взрывоопасной смеси. Они обеспечивают гальваническую развязку, ограничение тока и напряжения, а также подавление помех. Основная задача — предотвратить возможность появления электрической искры или теплового эффекта, достаточного для инициирования взрыва.
Такие модули искрозащиты интегрируются в цепь между источником сигнала (например, датчиком в опасной зоне) и системой управления, находящейся в безопасной зоне. Они играют ключевую роль в обеспечении взрывозащищенности по стандарту [Ex ia] согласно международным требованиям ATEX и IECEx.
Как работают модули искрозащиты
Принцип работы модуля искрозащиты основан на контролируемом ограничении энергетических параметров сигнальной цепи. Устройство включает в себя:
- Ограничители тока и напряжения, которые блокируют опасные всплески.
- Барьер гальванической развязки, предотвращающий перенапряжение между цепями.
- Стабилизаторы и элементы фильтрации, обеспечивающие стабильный сигнал без высокочастотных помех.
Модули искрозащиты могут быть активными и пассивными. Пассивные барьеры — это более простые устройства, ограничивающие напряжение и ток без дополнительного питания. Активные модули, как правило, требуют питания и предоставляют более точную и стабильную работу, включая преобразование и диагностику сигнала.
Ключевые технические характеристики:
- Напряжение ограничения: обычно до 30 В.
- Максимальный выходной ток: 50–100 мА.
- Уровень гальванической развязки: до 5 кВ.
- Рабочий температурный диапазон: -40…+70 °C.
- Стандарты защиты: IEC/EN 60079, ATEX, UL.

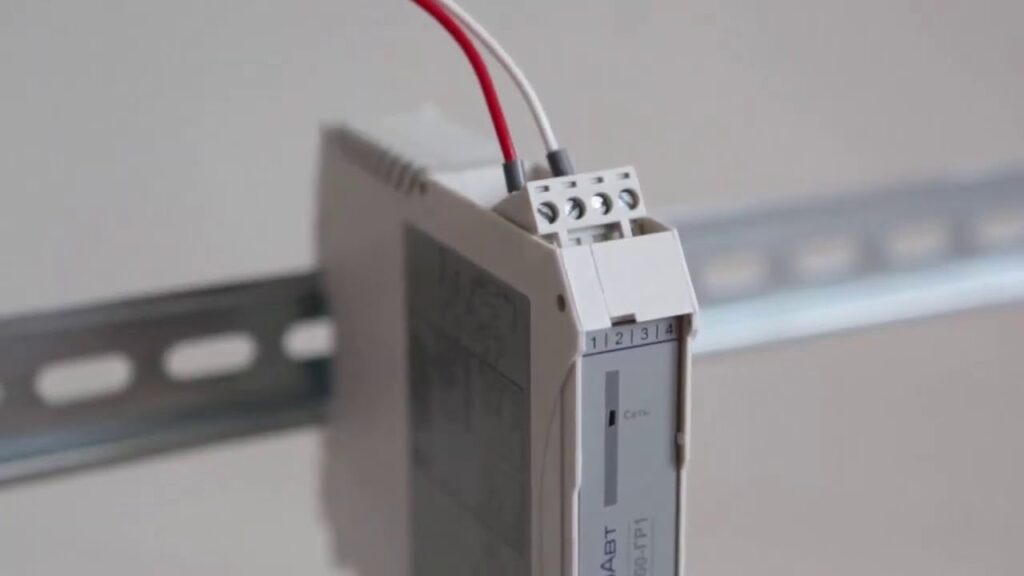

Такие модули устанавливаются на DIN-рейку и встраиваются в шкафы управления, обеспечивая безопасную работу оборудования в опасных зонах без необходимости использовать полностью взрывозащищенные компоненты.
Где применяются модули искрозащиты
Модули искрозащиты востребованы в системах, где необходимо подключение датчиков, исполнительных механизмов или других устройств, расположенных в средах с повышенной концентрацией горючих газов, паров или пыли. Вот основные сферы применения:
- Нефтегазовая отрасль — буровые установки, газоперерабатывающие станции, терминалы хранения топлива.
- Химическая промышленность — заводы по производству реагентов, удобрений, лакокрасочной продукции.
- Фармацевтика — участки с использованием легко воспламеняющихся веществ.
- Энергетика — генераторные установки, распределительные узлы с взрывоопасными зонами.
- Пищевая промышленность — зернохранилища, сахарные заводы, производство спирта.
- Горнодобывающая промышленность — шахты и перерабатывающие установки.
На территории Украины спрос на модули искрозащиты особенно высок в регионах с развитым химическим, аграрным и нефтехимическим производством — таких как Днепр, Кременчук, Одеса, Запорожье.
Благодаря широкому функционалу и возможности подключения любых стандартных датчиков (термопар, давления, уровня, расхода и т.д.), модули позволяют строить гибкие и безопасные системы контроля и управления.
Как выбрать модули искрозащиты: практические рекомендации
Выбор подходящего модуля зависит от конкретных условий эксплуатации и параметров сигнальной цепи. Вот основные факторы, которые нужно учесть:
- Тип сигнала: аналоговый (4–20 мА, 0–10 В), цифровой (дискретный вход/выход), частотный или протокольный (например, HART).
- Количество каналов: одноканальные, двухканальные или многоканальные решения.
- Наличие гальванической развязки между цепями и землей.
- Поддержка протоколов связи, если модуль должен интегрироваться в цифровую сеть.
- Степень защиты и сертификация: наличие маркировки ATEX, IECEx, UL, EAC и соответствие национальным стандартам.
- Форм-фактор и удобство монтажа — большинство современных моделей устанавливаются на DIN-рейку.
- Дополнительные функции — самодиагностика, индикация состояния, защита от перегрева.
Важно также учитывать условия окружающей среды: влажность, температура, уровень пыли и агрессивность среды. Надежные производители предоставляют модули с расширенным температурным диапазоном и антикоррозийной защитой, что особенно актуально для промышленных объектов Украины.
Преимущества применения модулей искрозащиты
Интеграция модулей искрозащиты в систему управления обеспечивает сразу несколько стратегически важных преимуществ:
- Безопасность — защита людей, оборудования и объектов от возможного воспламенения.
- Соответствие требованиям стандартов взрывозащиты и промышленной безопасности.
- Гибкость проектирования — можно использовать обычные датчики в опасных зонах без необходимости замены на взрывозащищенные.
- Экономия — снижение затрат на дорогостоящие взрывозащищенные компоненты.
- Повышение надежности — защита от перенапряжений, наводок и других электрических проблем.
- Простота установки и технического обслуживания — компактные модули легко интегрируются в существующую инфраструктуру.
Для компаний, работающих в условиях повышенной опасности, модули искрозащиты становятся обязательным элементом стратегии промышленной безопасности.
Модули искрозащиты — это ключевое звено в обеспечении безопасности систем автоматизации, работающих в потенциально взрывоопасных зонах. Они позволяют использовать стандартные устройства и при этом обеспечивать полное соответствие международным и национальным требованиям взрывозащиты.
Грамотно подобранный и установленный модуль искрозащиты минимизирует риски, снижает затраты и упрощает обслуживание оборудования. Это особенно актуально для украинских предприятий, ориентированных на экспорт, безопасность производства и внедрение стандартов ЕС.
Если вы проектируете или модернизируете систему управления на промышленном объекте — учтите необходимость искрозащиты на этапе технического задания. Это инвестиция в надежность, устойчивость и безопасность вашего бизнеса.
