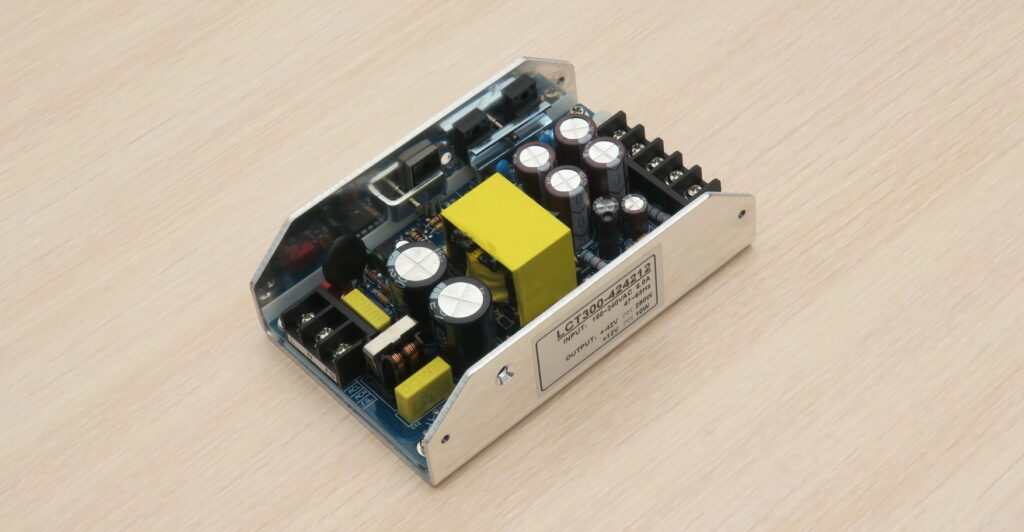

Порівняння імпульсних та лінійних блоків живлення: переваги та недоліки

Блоки живлення є важливими компонентами електронних пристроїв, які забезпечують стабільне електроживлення для роботи схем. Основними типами э імпульсні блоки живлення та лінійні. У цій статті розглянемо їх особливості, переваги та недоліки, а також рекомендації щодо вибору для конкретних застосувань.

Що таке лінійний блок живлення?

Принцип роботи

Лінійний блок живлення працює за принципом перетворення напруги через трансформатор, випрямлення струму діодним мостом і згладжування за допомогою конденсаторів. Регулювання напруги здійснюється шляхом поглинання надлишкової потужності на транзисторі або стабілізаторі.

Переваги лінійних блоків живлення

1. Висока якість вихідної напруги
   Лінійні блоки забезпечують мінімальні пульсації та шум, що є критичним для чутливих пристроїв, таких як аудіоапаратура чи медичні прилади.
2. Простота конструкції
   Їх схема є зрозумілою, а компонентів небагато, що спрощує ремонт і діагностику.
3. Стабільність роботи
   Лінійні блоки забезпечують високу точність стабілізації напруги, особливо при змінному навантаженні.

Недоліки лінійних блоків живлення

1. Низький ККД
   Велика кількість енергії втрачається у вигляді тепла через резистивне поглинання надлишкової потужності.
2. Великі розміри та вага
   Через використання масивних трансформаторів вони громіздкі, що є недоліком у сучасній компактній електроніці.
3. Низька ефективність при високій потужності
   Для живлення потужних пристроїв потрібні великі радіатори для відведення тепла, що робить їх непрактичними.

Що таке імпульсний блок живлення?

Принцип роботи

Імпульсні блоки живлення використовують принцип високочастотної комутації для перетворення напруги. Вхідна напруга випрямляється, подається на високочастотний генератор і проходить через компактний трансформатор. Вихідна напруга згладжується за допомогою фільтрів.

Переваги імпульсних блоків живлення

1. Висока енергоефективність
   Завдяки високочастотній роботі втрата енергії мінімізована, що дозволяє досягати ККД понад 85-90%.
2. Компактність і легкість
   Використання високочастотних трансформаторів зменшує розмір і вагу блоку живлення.
3. Універсальність вхідної напруги
   Багато імпульсних блоків можуть працювати в широкому діапазоні вхідних напруг, що є перевагою для глобального використання.
4. Потужність
   Можливість забезпечення високої вихідної потужності без значного збільшення габаритів.

Недоліки імпульсних блоків живлення

1. Високий рівень електромагнітних завад (EMI)
   Через високочастотну комутацію імпульсні блоки можуть створювати завади, які впливають на роботу інших пристроїв.
2. Складність конструкції
   Більша кількість компонентів ускладнює ремонт, діагностику та знижує надійність у порівнянні з лінійними блоками.
3. Шуми та пульсації
   Хоча сучасні моделі імпульсних блоків мають ефективні фільтри, рівень шуму зазвичай вищий, ніж у лінійних блоків.
4. Висока вартість
   У порівнянні з лінійними аналогами, вартість виробництва та компонентів є значно вищою.

Основні відмінності між лінійними та імпульсними блоками живлення

Характеристика	Лінійний блок живлення	Імпульсний блок живлення
Коефіцієнт корисної дії	Низький (40-60%)	Високий (85-95%)
Розмір і вага	Великий, громіздкий	Компактний, легкий
Якість напруги	Висока, мінімальні пульсації	Нижча, можливі пульсації
Рівень шуму	Мінімальний	Вищий через EMI
Універсальність	Обмежена	Підтримка широкого діапазону
Надійність	Вища, проста конструкція	Складніша, більша вірогідність поломок

Рекомендації щодо вибору

1. Для чутливих пристроїв (аудіо, медична техніка):
   Лінійний блок живлення є ідеальним завдяки низькому рівню шуму та стабільності напруги.
2. Для портативної та енергоефективної електроніки:
   Імпульсний блок живлення підходить краще завдяки компактності та високому ККД.
3. Для промислового використання:
   Імпульсні блоки забезпечують більшу потужність і ефективність для живлення складних систем.
4. Для бюджетних рішень:
   Лінійні блоки живлення можуть бути вигіднішими завдяки нижчій вартості простих схем.

Обидва типи блоків живлення мають свої переваги та недоліки, залежно від конкретного використання. Лінійні блоки живлення ідеально підходять для завдань, де важливі мінімальні шуми та висока стабільність. Імпульсні блоки, своєю чергою, є вибором для компактних, енергоефективних пристроїв із високою вихідною потужністю. При виборі варто враховувати вимоги до ефективності, ваги, рівня шуму та специфіки роботи пристрою.

Сучасні технології у блоках живлення (2025–2026)

Станом на 2026 рік ринок блоків живлення активно розвивається завдяки впровадженню нових напівпровідникових технологій, зокрема транзисторів на основі нітриду галію (GaN) та карбіду кремнію (SiC). Ці матеріали забезпечують значно менші втрати при перемиканні та дозволяють працювати на вищих частотах. У результаті виробники досягають ККД понад 95% у масових імпульсних адаптерах живлення та зменшують їхні габарити до 30–40% у порівнянні з традиційними рішеннями на кремнії.

Особливо помітні зміни відбулися у сегменті зарядних пристроїв USB‑C Power Delivery (PD 3.1), які підтримують потужність до 240 Вт. Такі блоки живлення широко застосовуються не тільки для ноутбуків, а й для моніторів, мережевого обладнання та навіть компактних промислових систем. Дослідження аналітичних компаній з енергетичної електроніки у 2025 році показали, що частка GaN-рішень у споживчому сегменті перевищила 35% і продовжує зростати.

У промислових і серверних системах активно впроваджуються цифрові блоки живлення з мікроконтролерним керуванням. Вони дозволяють реалізувати адаптивне регулювання напруги, дистанційний моніторинг параметрів, прогнозування відмов і підвищення загальної енергоефективності. Це особливо актуально для дата-центрів, де навіть підвищення ефективності на 1–2% дає суттєву економію електроенергії.

Вимоги до енергоефективності та безпеки

Останніми роками посилилися міжнародні стандарти щодо енергоефективності блоків живлення. У ЄС діють оновлені вимоги Ecodesign та ErP, які обмежують споживання енергії в режимі очікування та встановлюють мінімальні показники ККД для зовнішніх адаптерів. Аналогічні норми застосовуються у США (DOE Level VI) та інших регіонах. Це стимулює виробників переходити на високоефективні імпульсні топології, такі як LLC-резонансні перетворювачі та active clamp flyback.

Важливим аспектом є також електромагнітна сумісність (EMC) та захист користувачів. Сучасні блоки живлення повинні відповідати стандартам щодо рівня EMI, мати багаторівневий захист від перевантаження (OCP), перенапруги (OVP), короткого замикання (SCP) та перегріву (OTP). У якісних моделях застосовуються активні коректори коефіцієнта потужності (PFC), що зменшують реактивне навантаження на електромережу та підвищують загальну стабільність системи.

Для відповідальних застосувань — телекомунікацій, медичної техніки, систем автоматизації — дедалі частіше обираються джерела живлення з подвійною ізоляцією, резервуванням (redundant power supply) та підтримкою гарячої заміни (hot-swap). Це підвищує безперервність роботи обладнання та знижує ризики простою, що є критично важливим у сучасній інфраструктурі.

Оновлено 15.04.2026
